상세 정보 |
|||
| 공기 용적: | 15.36-19.5m3/h | 총 필터 면적: | 3200-3300㎡ |
|---|---|---|---|
| 저항력: | 1200-1600pa | G.W.: | 78톤 |
| 공기 소비: | 2-4m3/분 | 필터 백 수량: | 1344 |
| 방전 밀도: | 50mg/Nm3 미만 | 이름: | 수직 펄스 제트 백 필터 집진기 |
| 강조하다: | 수직 제트 펄스백 필터,시멘트 플랜트 제트 펄스백 필터,펄스 산업용 먼지 수집기 |
||
제품 설명

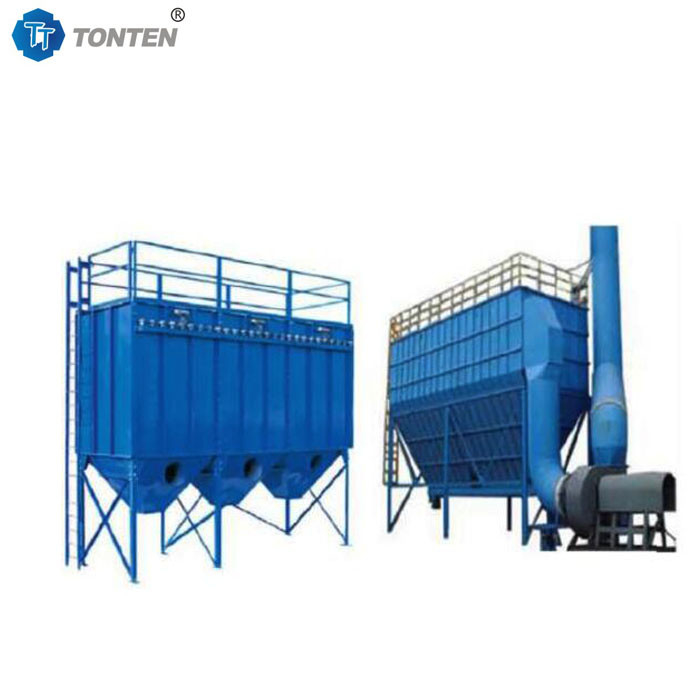

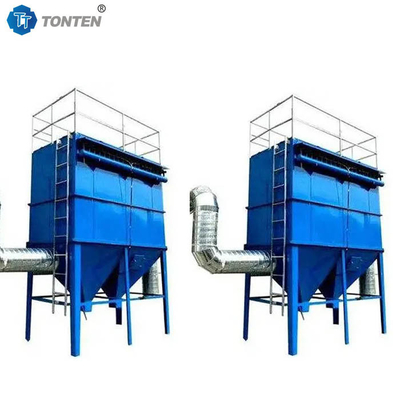

시멘트 공장용 수직 펄스 제트백 필터 먼지 수집기
작동 원리:
1필터레이션 원리: 먼지로 가득 찬 가스는 공기 입구에서 들어갑니다.가스의 일부 큰 먼지 입자는 관성과 중력으로 분리되어 직접 재포터 바닥에 떨어집니다.. 먼지로 가득 차 있는 기체는 먼지 덩어리를 통과 한 후 중간 상자 몸의 필터 백 필터링 부위에 들어갑니다.그리고 먼지는 필터백의 외부 표면에 유지됩니다.정제 된 가스는 필터 백 포트 를 통해 상부 상자 체내에 들어가 공기 출구에서 방출됩니다.
2먼지 청소 원칙: 필터링 시간이 증가함에 따라 필터 봉지에 먼지 층이 계속 축적되고 먼지 제거 장비의 저항이 계속 증가합니다.장비 저항이 설정 값으로 상승하면, 먼지 청소 장치가 청소를 시작합니다. 먼저, 필터링 공기 흐름을 차단하기 위해 챔버 리프트 밸브가 닫히고, 전자 자기 펄스 밸브가 열립니다.압축 공기는 매우 짧은 시간에 상부 박스 몸에서 빠르게 확장 하 고 필터 가방에 달려, 필터 가방의 확장, 변형 및 진동을 유발합니다. 역류의 작용으로,필터백의 외부 표면에 붙은 먼지는 벗겨지고 재포에 떨어집니다.먼지 청소가 완료되면 전자기 펄스 밸브가 닫히고 리프트 밸브가 열리고 방은 필터레이션 상태를 재개합니다.첫 번째 청소부터 다음 청소까지 하나의 청소 순환이 시작됩니다..
3먼지 수집: 필터레이션 및 청소에 의해 차단 된 먼지는 먼지 하퍼에 떨어지고 그 후 먼지 하퍼에서 배출됩니다.
가방 필터 먼지 수집기 사양:
|
부문 |
TT168-5 |
TT168-6 |
TT168-7 |
TT168-8 |
TT168-9 |
|
공기 부피 ((10^4 m3/h) |
9.6~12.0 |
11.52~14.4 |
13.44~16.8 |
15.36~19.2 |
17.28~21.6 |
|
전체 필터 면적 ((m2) |
2000 |
2400 |
2800 |
3200 |
3600 |
|
G.W. (t) |
50 |
58 |
62 |
78 |
86 |
|
방 |
5 |
6 |
7 |
8 |
9 |
|
필터백 Qty |
840 |
1008 |
1176 |
1344 |
1512 |
|
저항 ((Pa) |
1200~1600년 |
||||
|
공기 소비 (m3/min) |
2 ~ 4 |
||||
|
방출 밀도 (mg/N m3) |
≤50 |
||||
|
압력 |
0.2-0.4 |
||||
