상세 정보 |
|||
| 생산량: | 15-70T/h | 피드 오프닝: | 400x600mm |
|---|---|---|---|
| 최대 먹이: | 350 밀리미터 | 배출 허가: | 40~100mm |
| 모터 모델: | T250M-6/37 | 기계 크기: | 1920×1460×1840mm |
| 목사: | 250r/min | 분쇄기 타입: | 조 크러셔 |
제품 설명

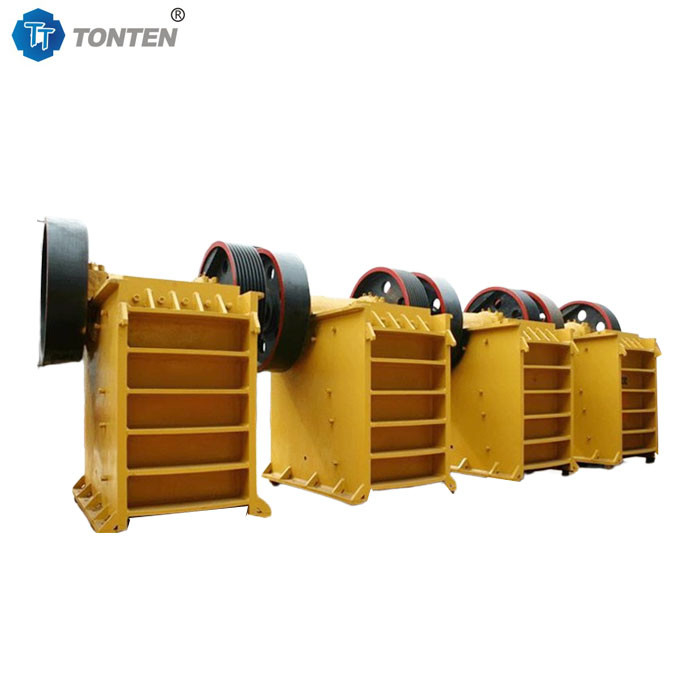

건설폐기물 콘크리트 턱 분쇄자 돌 400x600 분쇄 기계
작동 원리:
턱 분쇄기가 작동 할 때, 모터는 벨트와 롤리를 구동하며, 이동 가능한 턱은 특이한 축을 통해 위아래로 움직입니다.이동성 턱판은 고정 턱판에 대한 주기적인 교차 움직임을접근 할 때, 물질은 두 턱 판 사이에 압축, 분할, 충돌 및 분쇄됩니다. 떠날 때, 분쇄 된 물질은 중력으로 배charge 포트에서 배charge됩니다.특이 한 축 은 턱 이빨 의 움직임을 지원 한다, 그리고 특이한 샤프트는 기계 프레임을 통과합니다. 특이한 움직임은 일반적으로 샤프트의 양 끝에 고정 된 플라이휠에 의해 생성됩니다. 모터가 지속적으로 회전함에 따라,분쇄기의 이동성 턱은 분쇄 및 물질을 배출 주기적인 움직임을 만듭니다, 대량 생산을 실현. PE 시리즈 턱 찌꺼기 (턱 찌꺼기) 는 다양한 광석 및 대용량 재료의 중간 크기의 분쇄에 사용됩니다. 광업, 금속공업, 건설 재료,도로철도, 수자원, 화학 및 기타 산업.
구조 구성:
턱 분쇄기의 공급 포트는 장비 상단에 위치합니다. 턱 분쇄기는 주로 프레임으로 구성됩니다.에센트릭 셰프트 (발레와 플라이휠은 에센트릭 셰프트의 양쪽 끝에 설치되어 있습니다., 그리고 동시에 움직이는 턱을 지원, 거대한 구부러짐과 톱션 힘을 견딜 수 있고, 크랭크 역할을), 큰 롤리, 플라이 휠, 이동 가능한 턱, 측면 보호판, 톱닝판,턴플릿 뒷좌석, 간격 조절 나사, 리셋 스프링, 고정 턱판 및 이동 턱판 등. 작업 부분은 두 개의 턱판, 하나는 고정 턱판,기체 내부 벽에 수직으로 고정되어 있는, 그리고 다른 하나는 움직이는 턱입니다. 움직이는 턱과 정적 턱은 분쇄 방을 형성합니다.
턱 분쇄 기계 사양:
|
모델 |
피드 오프닝 크기 (mm) |
방출 열 (mm) |
용량 (t/h) |
REV (r/min) |
모터 (kW) |
모터 모델 |
전체 차원 (mm) |
|
PE250×1000 |
250×1000 |
20~40 |
15-50 |
330 |
6-37 |
T250M-6/37 |
1400×1850×1620 |
|
PE400 × 600 |
400×600 |
35-85 |
20~70 |
250 |
6-37 |
T250M-6/37 |
1920×1460×1850 |
|
PE600x900 |
760×1100 |
75-200 |
150 ~ 350 |
270 |
6-110 |
T315-6/110 |
2600×2500×2200 |
|
PE900x1200 |
860×1100 |
100-225 |
200~500 |
240 |
6-132 |
T315-6/132 |
3500 × 2320 × 3120 |
|
PE1000x1200 |
1100×1200 |
150-275 |
300-600 |
210 |
8-185 |
T355L1-8/190 |
4210 × 2650 × 3570 |
