상세 정보 |
|||
| 팬 크기: | 1300x1500MM | 휠 크기: | 직경 500mm × 폭 380mm |
|---|---|---|---|
| 용량: | 0.8-1.8TPH 처리 능력은 경도, 입자 크기 및 수분 함량과 밀접한 관련이 있습니다. | 피드 크기: | 30mm 이하 |
| 배출 크기: | 200 메쉬 | 주요 모터 파워: | 15kW |
| 스크레이퍼 모터 전력: | 2.2kW | 이름: | 롤러 습식 팬 연삭기 |
| 강조하다: | gold grinding wet pan mill,mineral ore grinding machine,wet pan mill for gold processing |
||
제품 설명

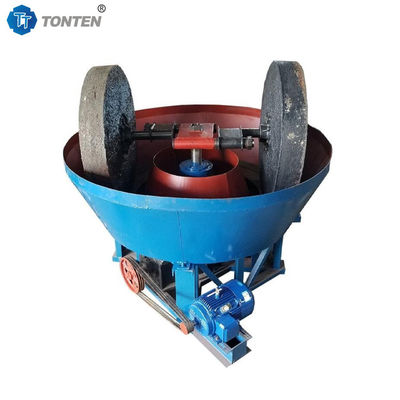

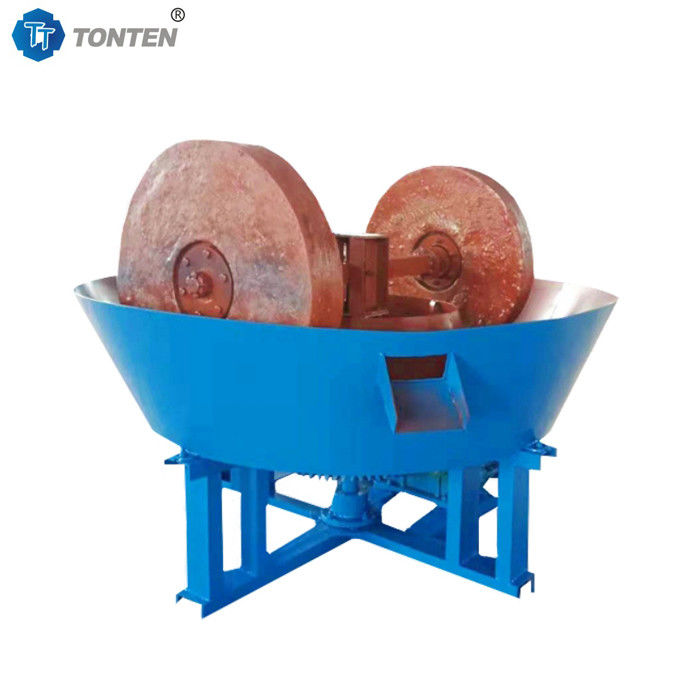

롤러 습식 팬 분쇄기 광석 금 분쇄 미네랄 밀 기계
작동 원리 및 공정:
1. 공급: 특정 입자 크기(일반적으로 ≤30mm)로 분쇄된 광석은 물과 혼합되어 공급 포트를 통해 분쇄판으로 지속적으로 공급됩니다.
2. 분쇄: 전기 모터는 감속기를 통해 주축을 구동하여 분쇄판이 분당 20회 미만의 낮은 속도로 회전하도록 합니다. 갠트리에 장착된 두 개의 거대한 분쇄 휠이 광석과의 마찰로 인해 회전하기 시작합니다. 분쇄 휠의 엄청난 무게(각각 수백 킬로그램에서 1톤)는 판 바닥의 재료에 강력한 압착 및 전단력을 가하여 광석 입자를 미세한 분말로 분쇄합니다.
3. 아말감화: 분쇄 과정에서 수은이 분쇄판에 지속적으로 첨가됩니다. 수은은 금 및 은과 같은 귀금속에 대해 독특한 습윤성(선택적 습윤)을 가지며, 노출된 자유 금 입자와 선택적으로 결합하여 아말감을 형성하여 초기 금 회수를 가능하게 합니다.
4. 스크래핑 및 배출: 갠트리에 장착된 스크레이퍼(독립적인 소형 모터로 구동)는 분쇄된 슬러리를 디스크 측면의 배출 포트로 지속적으로 긁어 다음 농축 또는 분리 단계로 보냅니다.
5. 연속 작동: 전체 공정은 연속적으로 진행되며, 광석이 지속적으로 추가되고 슬러리가 지속적으로 배출되어 연속 생산을 보장합니다.
금 밀의 핵심 구조 및 구성 요소:
1. 프레임: 금 밀은 견고한 강철 또는 주철 구조로 구성되어 전체 기계의 기초 역할을 합니다.
2. 플래튼: 금 밀의 "작업대"는 크고 둥근 판입니다. 내부에는 마모 방지 라이너(망간강 또는 화강암 등)가 장착되어 마모를 방지하고 수명을 연장합니다.
3. 롤러: 일반적으로 두 개이며, 고강도 주철, 주강 또는 화강암으로 만들어집니다. 그들은 엄청난 무게로 작동하면서 분쇄 작업을 수행하는 핵심 구성 요소입니다.
4. 스핀들 구동 시스템: 이 시스템에는 주 모터, 감속기, 기어 및 스핀들이 포함됩니다. 그 기능은 강력한 토크를 제공하여 플래튼이 매우 낮은 속도로 부드럽게 회전하도록 구동하는 것입니다.
5. 갠트리: 이 시스템은 플래튼을 가로질러 롤러를 매달고 스크레이퍼 시스템을 장착합니다. 롤러는 베어링을 통해 갠트리에 장착되어 자유롭게 회전할 수 있습니다.
6. 스크레이퍼 시스템: 소형 모터로 구동되는 이 시스템은 분쇄된 재료를 배출 포트로 청소하고 안내하여 연속 생산을 보장합니다.
7. 급수 시스템: 이 시스템은 분쇄 과정에서 최적의 슬러리 농도를 유지하기 위해 추가되는 물의 양을 제어합니다.
사양:
|
모델
|
공급 크기
(mm)
|
출력 크기
(mm)
|
용량
(t/h)
|
속도
(r/min)
|
모터 출력
(kw)
|
무게
(kg)
|
|
900
|
<15
|
0.6-0.07
|
0.3
|
17-19
|
5.5
|
3500
|
|
1000
|
<20
|
0.6-0.07
|
0.5
|
16-18
|
5.5
|
4800
|
|
1100
|
<20
|
0.6-0.07
|
0.6-0.8
|
16-18
|
7.5
|
5200
|
|
1200B
|
<20
|
0.6-0.07
|
0.8-1.2
|
16-18
|
7.5
|
5530
|
|
1200A
|
<20
|
0.6-0.07
|
1-1.3
|
21-23
|
7.5
|
5500
|
|
1300
|
<20
|
0.6-0.07
|
1.5
|
16-18
|
15
|
7600
|
|
1400
|
<20
|
0.6-0.07
|
1.5-2
|
16-18
|
18.5
|
8550
|
|
1500B
|
<30
|
0.6-0.07
|
2.5-3
|
20-22
|
22
|
12000
|
|
1600
|
<30
|
0.6-0.07
|
4-5
|
20-22
|
30
|
14600
|
