상세 정보 |
|||
| 힘: | 30 (w) | 속도: | 7(r/분) |
|---|---|---|---|
| 생산용량: | 2-80t/h | 물 증발 능력: | 1000 (kg/h) |
| 설치 경사: | 3-5% | 맞춘 처리: | 그래요 |
| 적용 가능한 소재: | 입상, 분말 및 페이스트 재료 | 적용 범위: | 화학 산업, 야금 |
제품 설명

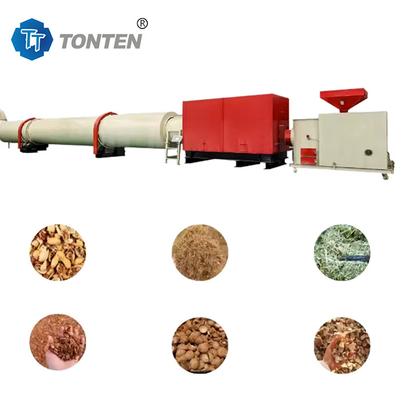

롤러 건조기 화이트 와인 곡물 빵 덩어리 사료 펠릿 건조기

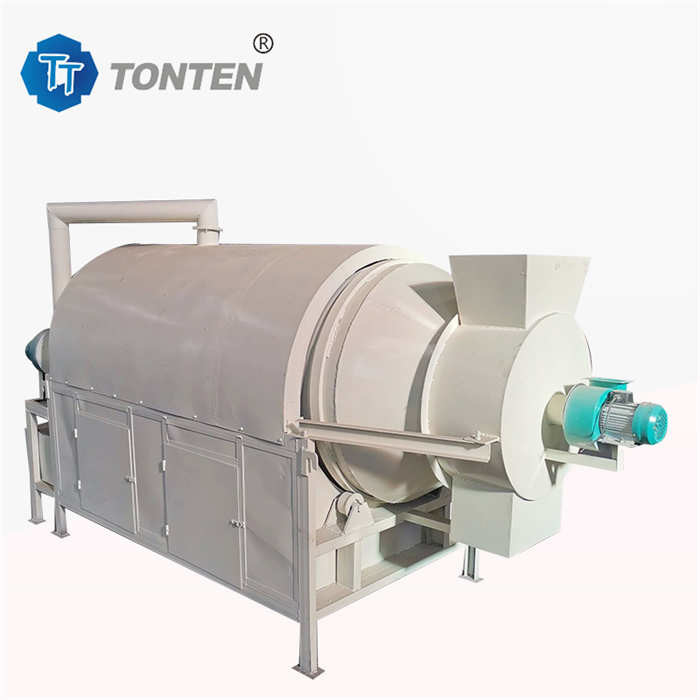

롤러 드라이어 소개
롤러 건조기, 또한 회전 드럼 건조기라고, 신뢰성, 유연성, 적응력, 낮은 흐름 저항, 그리고 큰 처리 용량입니다. 그것은 곡성 물질, 끈적 인 페이스트 물질,물 함량이 높은 재료건조 후 30%의 수분 함유량을 가진 재료의 수분 함량은 5% 미만입니다. 일반적으로 모래, 광물 가루, 석탄 진흙, 진흙, 석회암,쿼츠 돌과 다른 곡물, 가루 및 페이스트 재료, 그리고 복합 비료, 닭똥, 소똥, 등에 널리 금속, 건축 재료, 가벼운 산업, 화학 산업, 석탄,의약품 및 광산업.
롤러 드라이어의 작동 원리
1드럼 드라이어는 주로 회전하는 몸체, 리프팅 플레이트, 전송 장치, 지원 장치 및 밀폐 링으로 구성됩니다.
2건조해야 하는 젖은 물질은 벨트 컨베이어 또는 버킷 엘리베이터로 홉퍼로 전송되고, 홉퍼 먹이기의 먹이 파이프를 통해 먹이 끝으로 들어갑니다.
3공급 파이프의 기울기는 재료의 자연적 기울기보다 커져야 소재가 건조기에 원활하게 흐를 수 있습니다.
4건조기 실린더는 수평선에 약간 기울인 회전 실린더입니다. 물질은 상단에서 추가되며 열 운반기가 하단에서 들어갑니다.및 반류에서 재료와 접촉.
5또한 열 운반기와 물질이 함께 실린더로 흐르는 경우도 있습니다. 실린더가 회전하면서 물질은 중력의 작용으로 아래쪽 끝으로 이동합니다.
6. 습한 물질이 실린더에서 앞으로 이동하는 과정에서, 그것은 직접 또는 간접적으로 열 운반기에서 열을 얻어서 습한 물질이 건조 될 수 있습니다.그리고 그 다음에 벨트 컨베이어 또는 나사 컨베이어를 통해 방출 끝에서 전송.
롤러 드라이어의 성능 특성
1롤러 건조기는 높은 온도에 내성이 있으며 고온 뜨거운 공기를 사용하여 재료를 빠르게 건조 할 수 있습니다.
2롤러 드라이어는 큰 처리 용량, 낮은 연료 소비 및 낮은 건조 비용을 가지고 있습니다.
3이 장비는 자기 정렬 수레 보트 구조를 채택하고 수레 보트와 롤러 링은 잘 협력하여 마모와 전력 소비를 크게 줄입니다.
4롤러 드라이어는 높은 확장성을 가지고 있으며 설계는 생산 마진을 고려합니다. 출력이 약간 증가하더라도 장비를 교체 할 필요가 없습니다.
5회전 롤러 드라이어는 강한 과부하 저항, 안정적인 드럼 작동 및 높은 신뢰성을 가지고 있습니다.
6드럼 드라이어의 특별히 설계된 지지 바퀴 구조는 장비의 기울기로 인한 제로 수평 추진력을 크게 감소시킵니다.
롤러 드라이어의 기술적 매개 변수
| 사양 (m) (지름 x 길이) |
실린더 부피 (m3) |
생산용량 (t/h) |
설치 경사 (%) |
높은 흡입 공기 온도 (°C) |
주 엔진 (kW) |
전체 무게 (t) |
| Φ1.2x8.0 | 9.0 | 1.9-24 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2x10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5x12 | 21.2 | 4.5-57 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5x14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5x15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8x12 | 30.5 | 6.5-81 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8x14 | 35.6 | 7.6-95 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2x12 | 45.6 | 9.7-122 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2x14 | 53.2 | 11.4-142 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2x16 | 60.8 | 130.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4x14 | 63.3 | 13.5-169 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4x18 | 81.4 | 17.4-217 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4x20 | 90.4 | 19.3-241 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4x22 | 99.5 | 21.2-265 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6x24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0x20 | 141.3 | 30.1-377 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0x25 | 176.6 | 37.7-471 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2x25 | 201 | 42.9-536 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6x28 | 285 | 600.8-760 | 3-5 | 700-800 | 160 | 135 |
